TECHNODRAIN EVO: canal de drenaje lineal de PE-HD
Canal modular de polietileno de alta densidad con borde de 25 mm para asentar la rejilla. Es ligero (de 1.9 a 4.8 kg por metro), no se oxida y resiste químicos. Se arma por machihembrado en piezas de 1 m. La clase de carga la da la rejilla: de A15 en terrazas y andadores hasta D400 en calles, con rejilla de hierro dúctil, según la norma EN 1433.
Medidas del canal EVO
| Modelo | Ancho interior (mm) | Altura hidráulica (mm) | Exterior ancho × alto (mm) | Área hidráulica (cm²) | Salida de fondo | Peso (kg/m) |
|---|---|---|---|---|---|---|
| EVO 100S | 100 | 75 | 150 × 133 | 75 | Ø110 | 1.9 |
| EVO 100H | 100 | 150 | 150 × 208 | 150 | Ø110 | 2.6 |
| EVO 150S | 150 | 75 | 200 × 133 | 112 | Ø110 / Ø160 | 2.25 |
| EVO 150H | 150 | 150 | 200 × 208 | 225 | Ø110 / Ø160 | 2.9 |
| EVO 200S | 200 | 75 | 250 × 133 | 150 | Ø110 / Ø160 | 2.5 |
| EVO 200H | 200 | 150 | 250 × 208 | 300 | Ø110 / Ø160 | 3.1 |
| EVO 200HV | 200 | 250 | 250 × 308 | 500 | Ø160 / Ø200 | 4.8 |
Piezas de 1,000 mm. Salidas laterales: 2×Ø63 en S, 2×Ø110 en H, Ø160/Ø200 en HV. Peso del canal sin rejilla. ¿No sabes qué medida necesitas? Calcula tu caudal en la Calculadora Hidráulica ASSUR.
Elige la rejilla según lo que va a pasar encima
A15 · Peatonal
Terrazas, albercas, jardines, andadores. Rejilla de ranura de acero galvanizado o inoxidable.
B125 · Cocheras y banquetas
Rejilla de malla 30×30 o 30×10 de acero, o malla de hierro dúctil.
C250 · Estacionamientos
Malla C250 de acero, o hierro dúctil con ranura de 10 o 18 mm (ranura de 6 mm en EVO 100, antitacón).
D400 · Calles y accesos
Rejilla de hierro dúctil con ranura de 18 mm y acero de refuerzo en la envolvente.
¿Patios industriales, puertos o aeropuertos (E600/F900)? Te armamos la solución bajo proyecto.

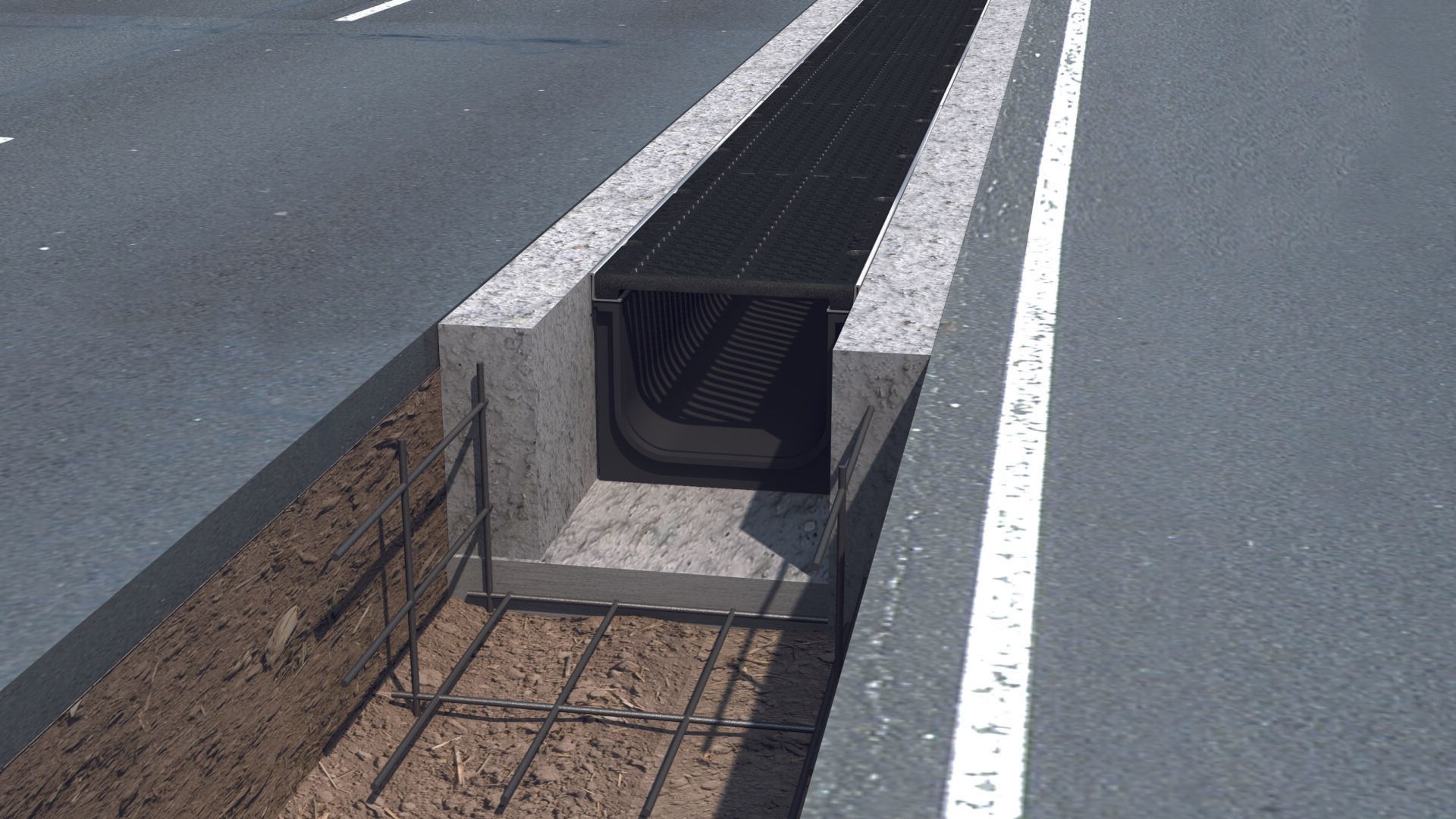

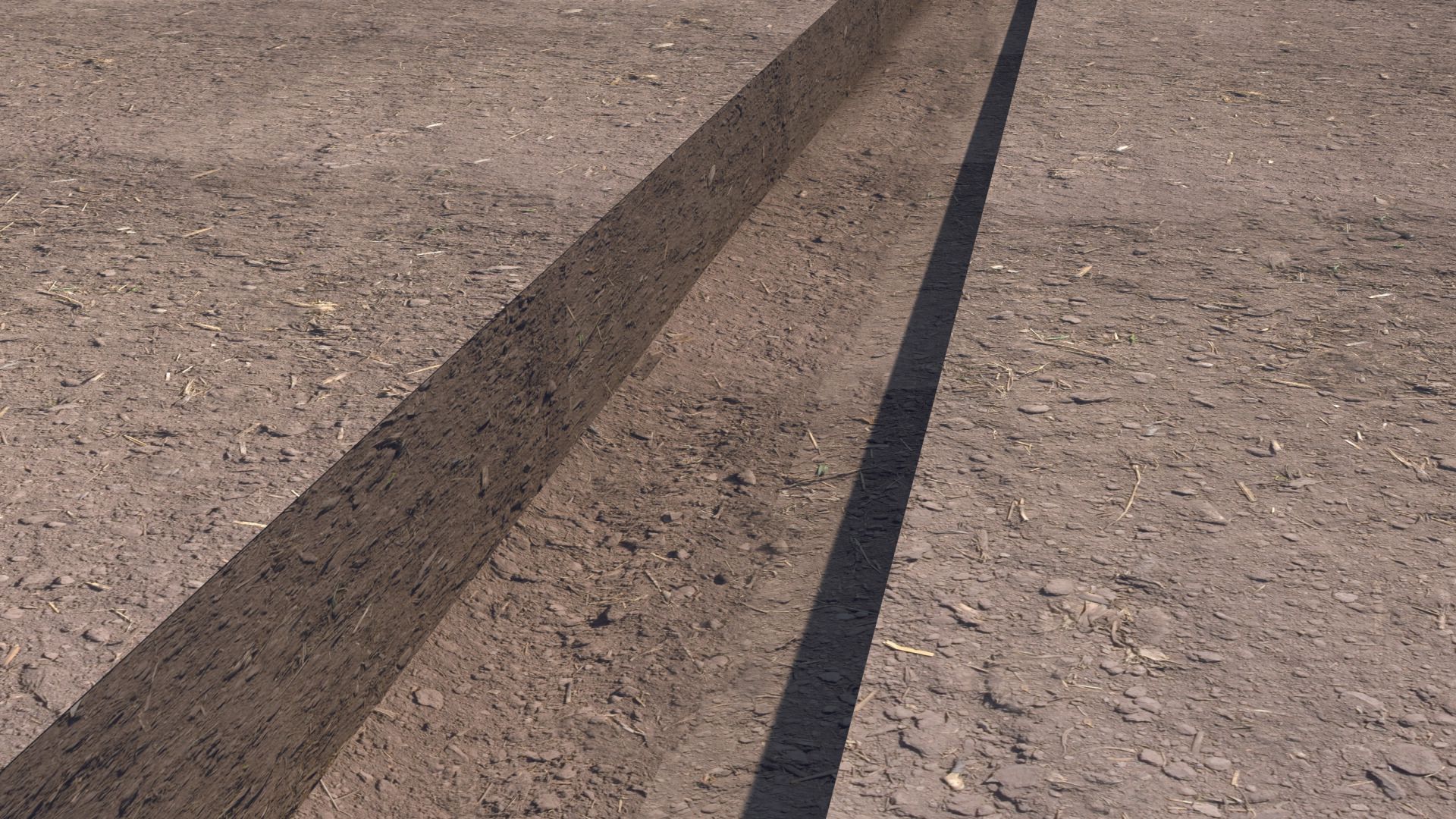

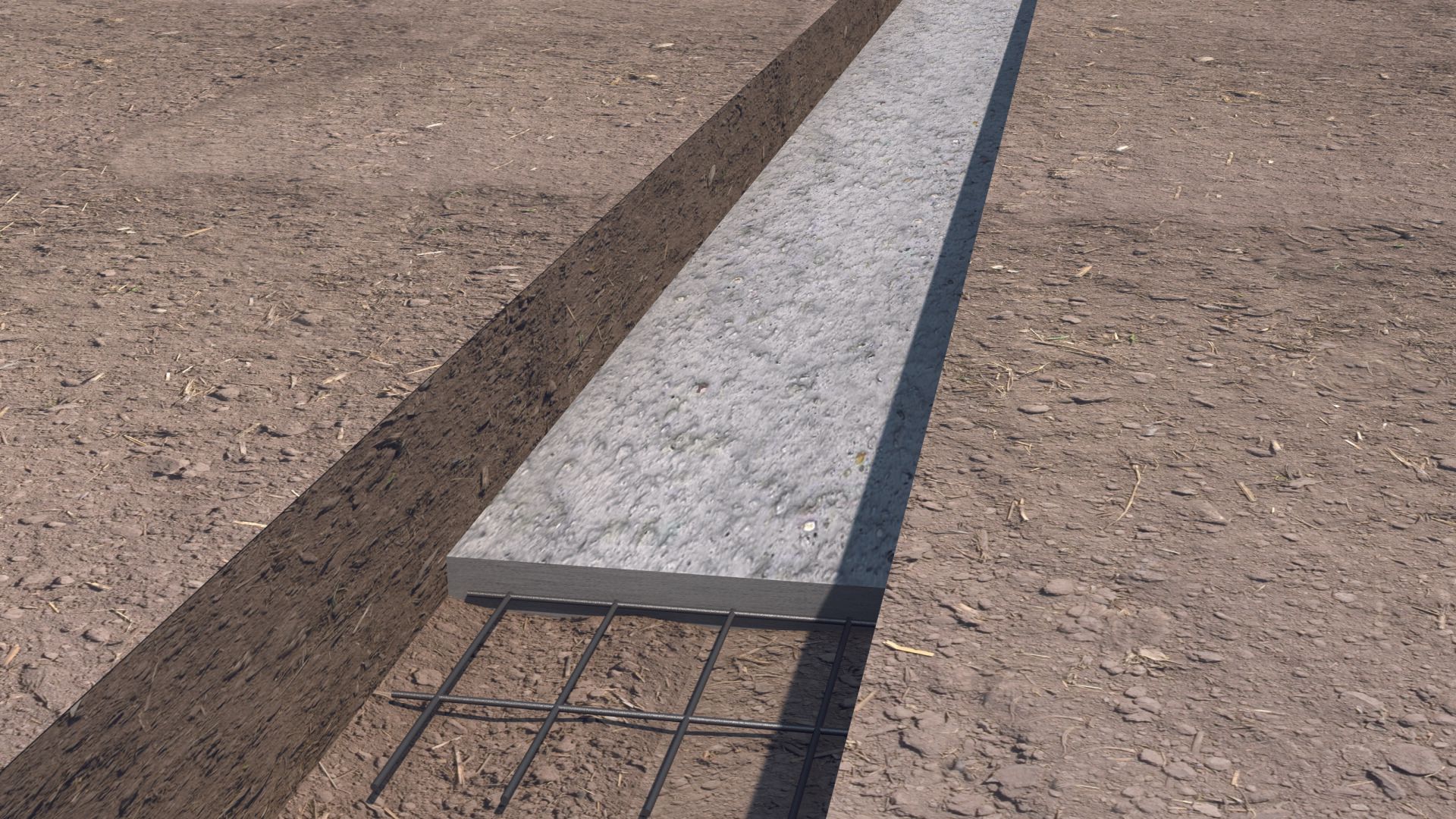

Cómo se instala el canal EVO
| Clase | Cama y falcado lateral | Concreto | Refuerzo |
|---|---|---|---|
| A15 | 10 cm | f'c 200 kg/cm² | No |
| B125 | 10 cm | f'c 250 kg/cm² | No |
| C250 | 15 cm | f'c 250 kg/cm² | No |
| D400 | 20 cm | f'c 300 kg/cm² | Sí |
- Empieza desde el registro de salida y une los canales por machihembrado, con sellador bituminoso.
- Coloca y atornilla las rejillas antes de colar.
- Cuela con concreto fluido (revenimiento de 16–21 cm) y agregado máximo de 15–18 mm.
- Deja el acabado 3–5 mm arriba de la rejilla.
Accesorios EVO: registro desarenador con canasta filtro, tapas de extremo ciegas o con salida, esquinas a 90°, T y cruz, y barras de fijación de acero galvanizado, inoxidable o hierro dúctil.
Cotizar EVO por WhatsApp Pedir ficha técnica y archivos BIM (IFC)
Rendimiento higiénico
Con su superficie resistente a microorganismos y mohos, los canales Technodrain® se pueden utilizar en todas las estructuras que requieran un nivel muy alto de limpieza de pavimentos (cocinas, industria alimentaria, hospitales, etc.).
Conformidad

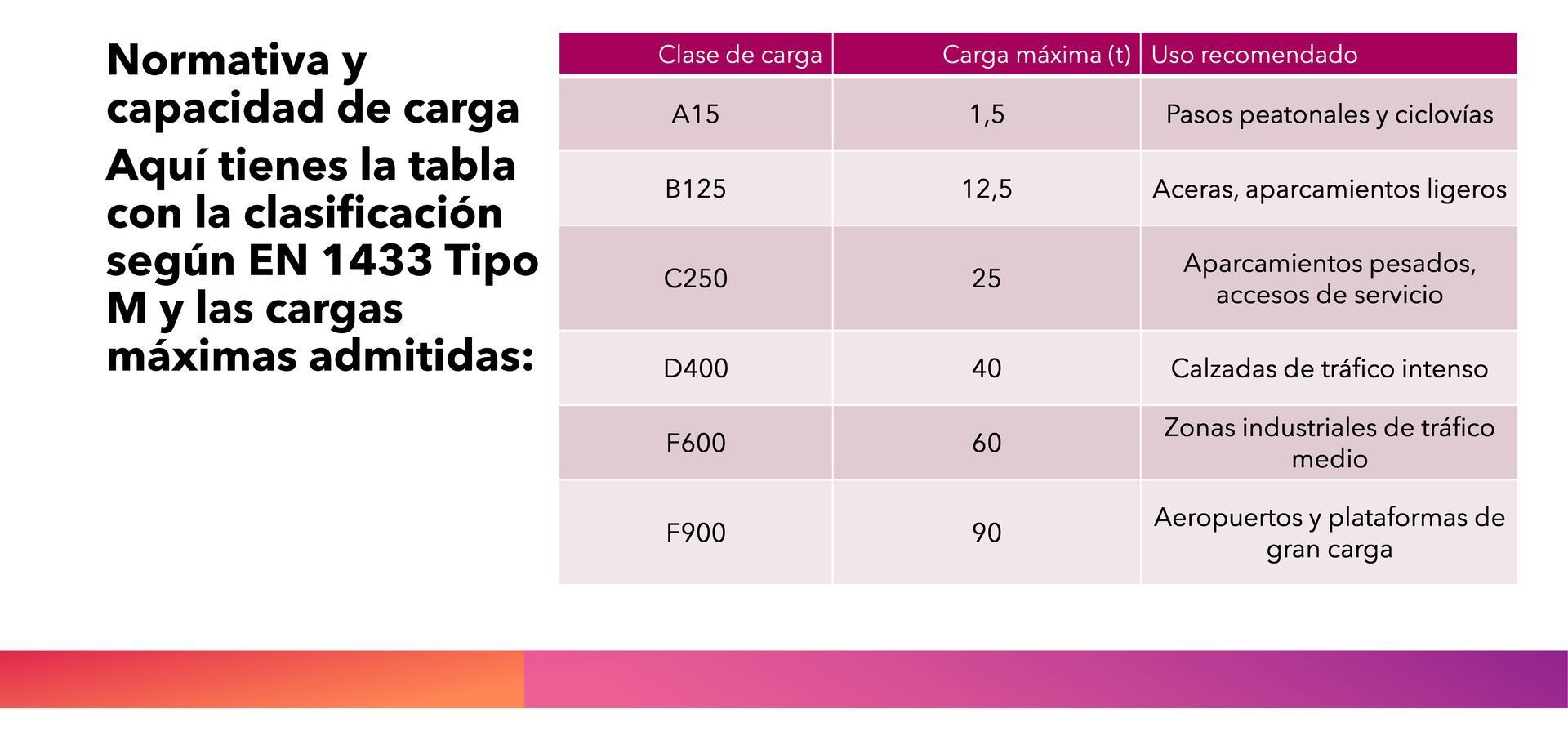

El sistema Technodrain está compuesto por una gama de rejillas para las clases de carga A15 a F900, de acuerdo con la norma EN 1433. Todas las rejillas están diseñadas para ofrecer la máxima eficiencia de drenaje para el tráfico de vehículos, peatones y ciclistas, lo que permite una gestión eficaz de las aguas superficiales en todo el entorno construido.
Flexibilidad del sistema
La conectividad en T y en cruz ofrece flexibilidad de diseño, lo que permite instalar una variedad de configuraciones de sistema de acuerdo con el diseño del esquema de un proyecto. El sumidero Technodrain también es un componente importante del sistema y se puede instalar como una unidad terminal fuera de la línea o como un elemento central de dos líneas convergentes.
Instalación eficiente

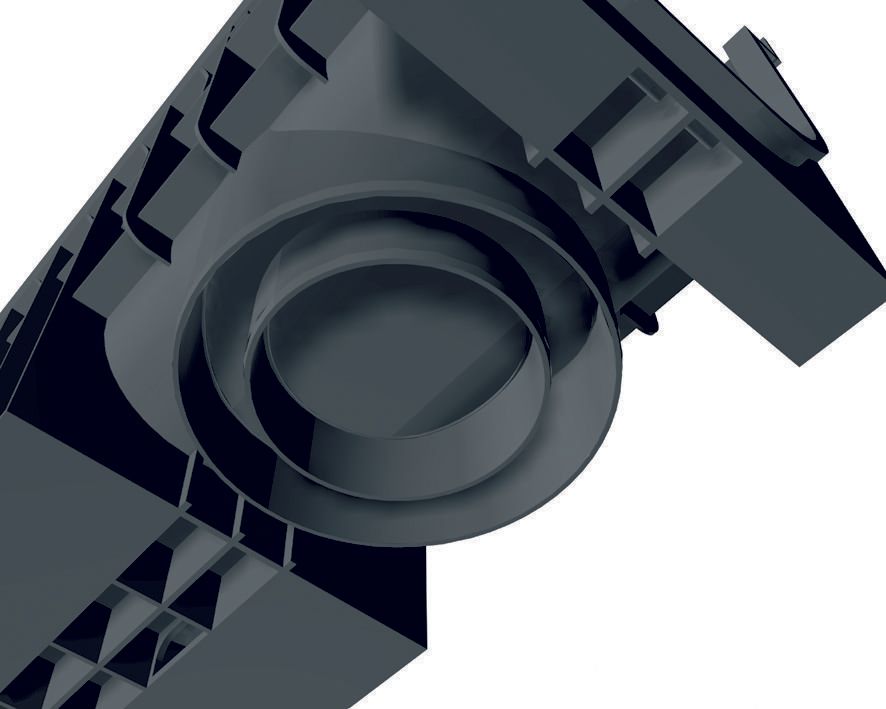

Las juntas de lengüeta y ranura permiten la instalación de canales premontados con rejillas, mientras que las salidas laterales y verticales preformadas facilitan la conexión a tuberías de descarga, de diferentes tamaños, lo que ahorra un tiempo valioso en el sitio.
Duradero
Conocido por su alta resistencia a la tracción, el HD-PE (POLIETILENO ALTA DENSIDAD) es extremadamente robusto con una alta resistencia a los golpes, la exposición química y los cambios bruscos de temperatura. La estructura de canal reforzado especial también centra la distribución de carga vertical, reduciendo la tensión en áreas críticas del material de cama.
Versátil
Technodrain se puede utilizar en una amplia variedad de entornos en los sectores urbano, comercial e industrial y en la infraestructura de Civil. Clase de carga con canales recomendados (EN1433)
Capacidad de carga A15
A 15 kN • Zonas peatonales, parques y jardines, instalaciones deportivas y carriles bicicleta. Carga puntuales 1,529.6 kgf soporta cada rejilla. Las rejillas disponibles para este tráfico son de los siguientes materiales rejilla de pvc, rejilla galvanizada, rejilla de acero galvanizado.
Capacidad de carga B125
B 125 kN • Aceras, áreas de estacionamiento en áreas residenciales y de varios pisos Pavimentos, áreas de estacionamiento residencial y aparcamientos de varios pisos. Carga puntuales 12,746.4 kgf soporta cada rejilla. Las rejillas disponibles para este tráfico son de los siguientes materiales rejilla galvanizada, rejilla de acero galvanizado, rejilla de hierro dúctil.

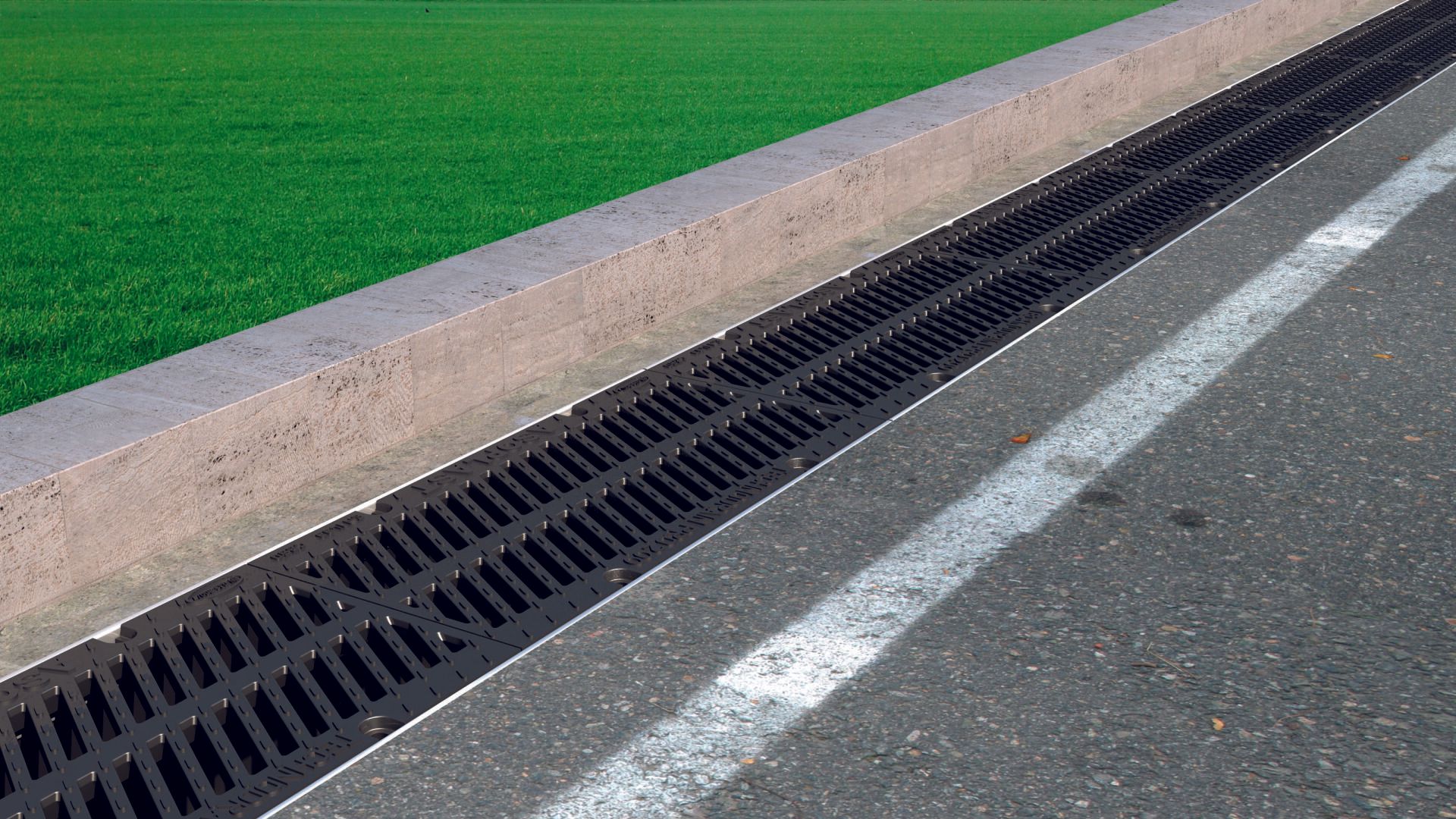

Capacidad de carga C250

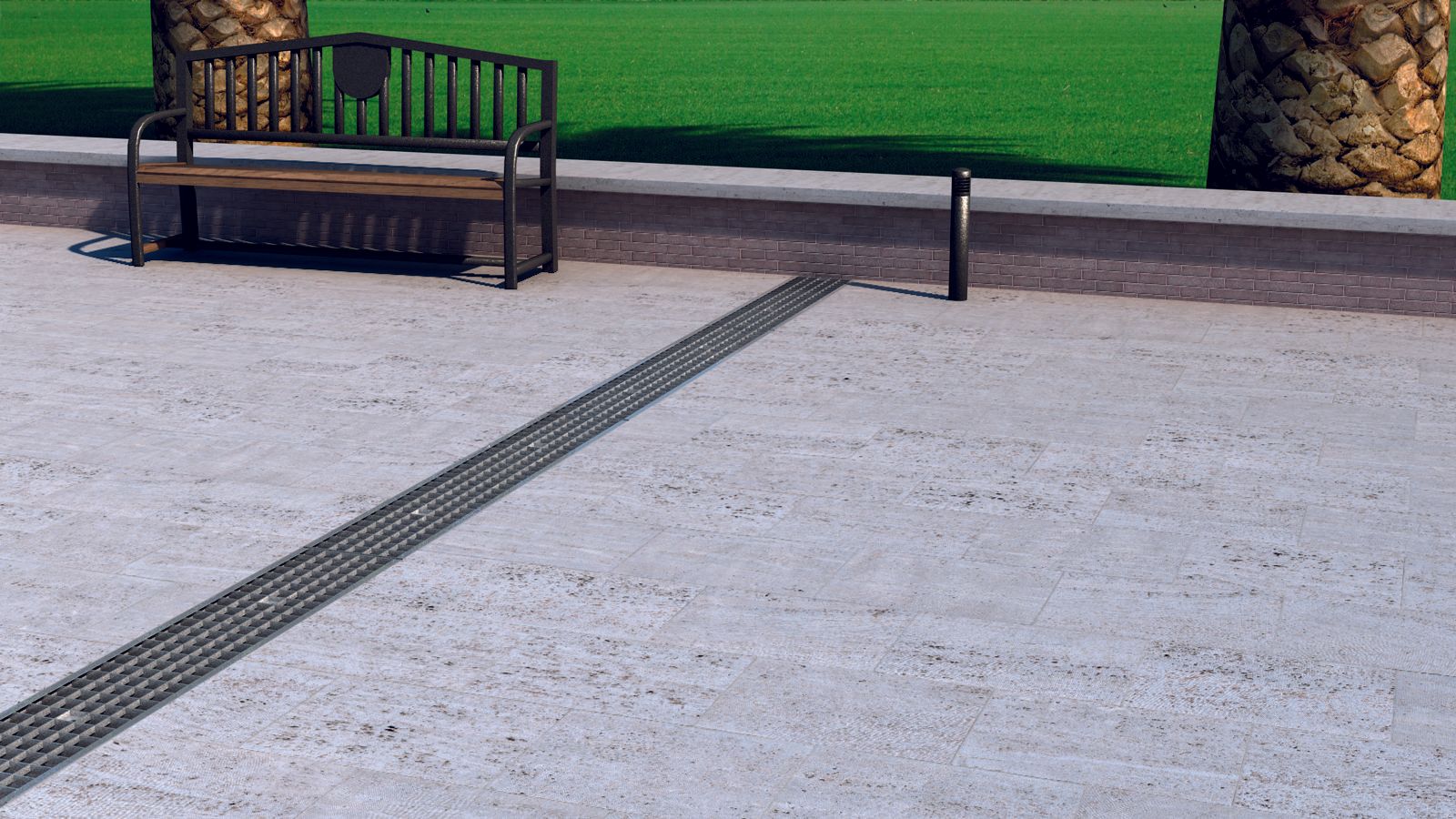

C 250 kN • Aparcamientos, drenaje en carretera. Carga puntuales 25,492.9 kgf soporta cada rejilla. Las rejillas disponibles para este tráfico son de los siguientes materiales rejilla de acero galvanizado, rejilla de hierro dúctil.

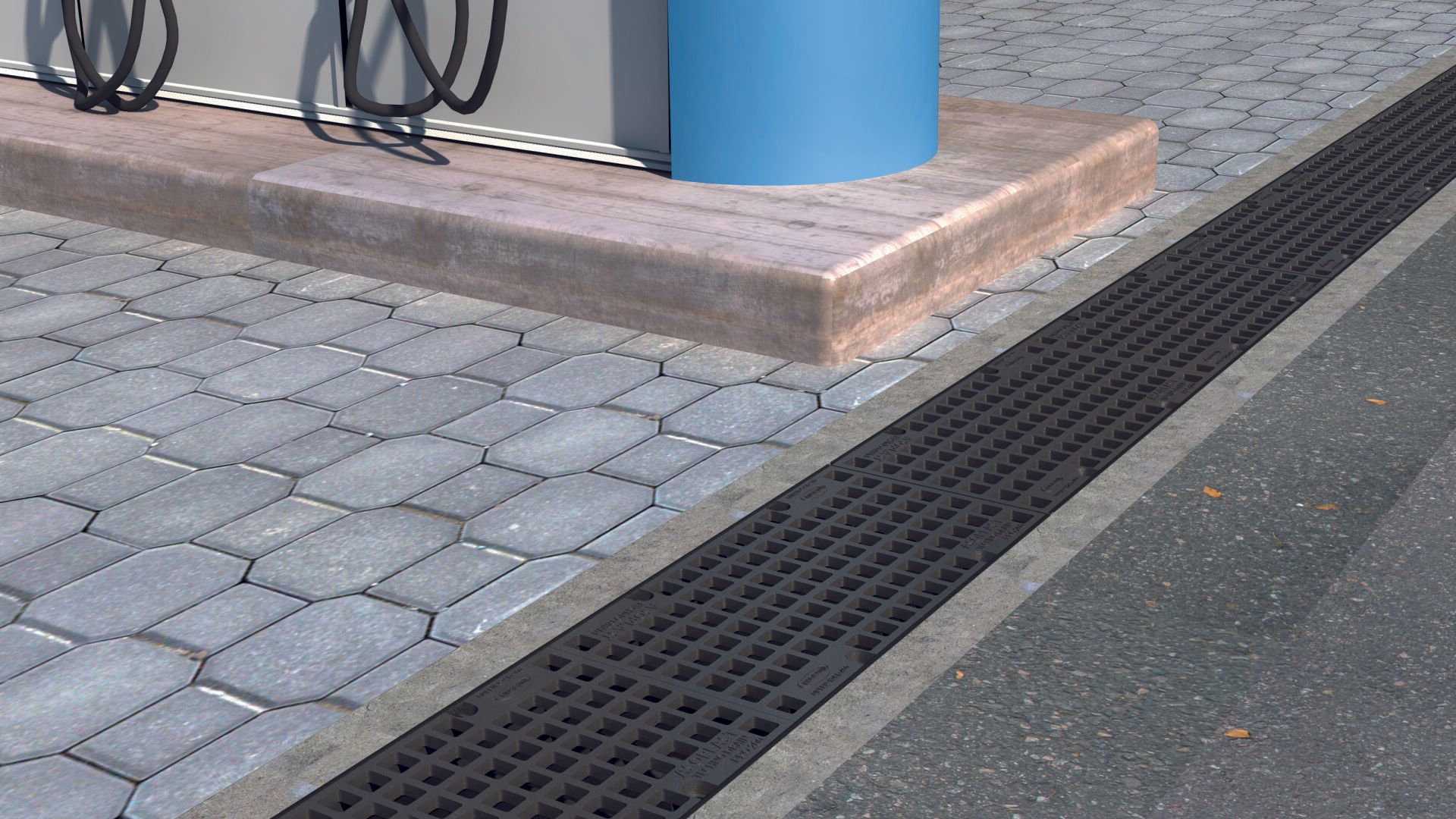

Capacidad de carga D400
D 400 kN
• Carreteras, cruces, áreas comerciales y áreas de estacionamiento de vehículos pesados. Carga puntuales

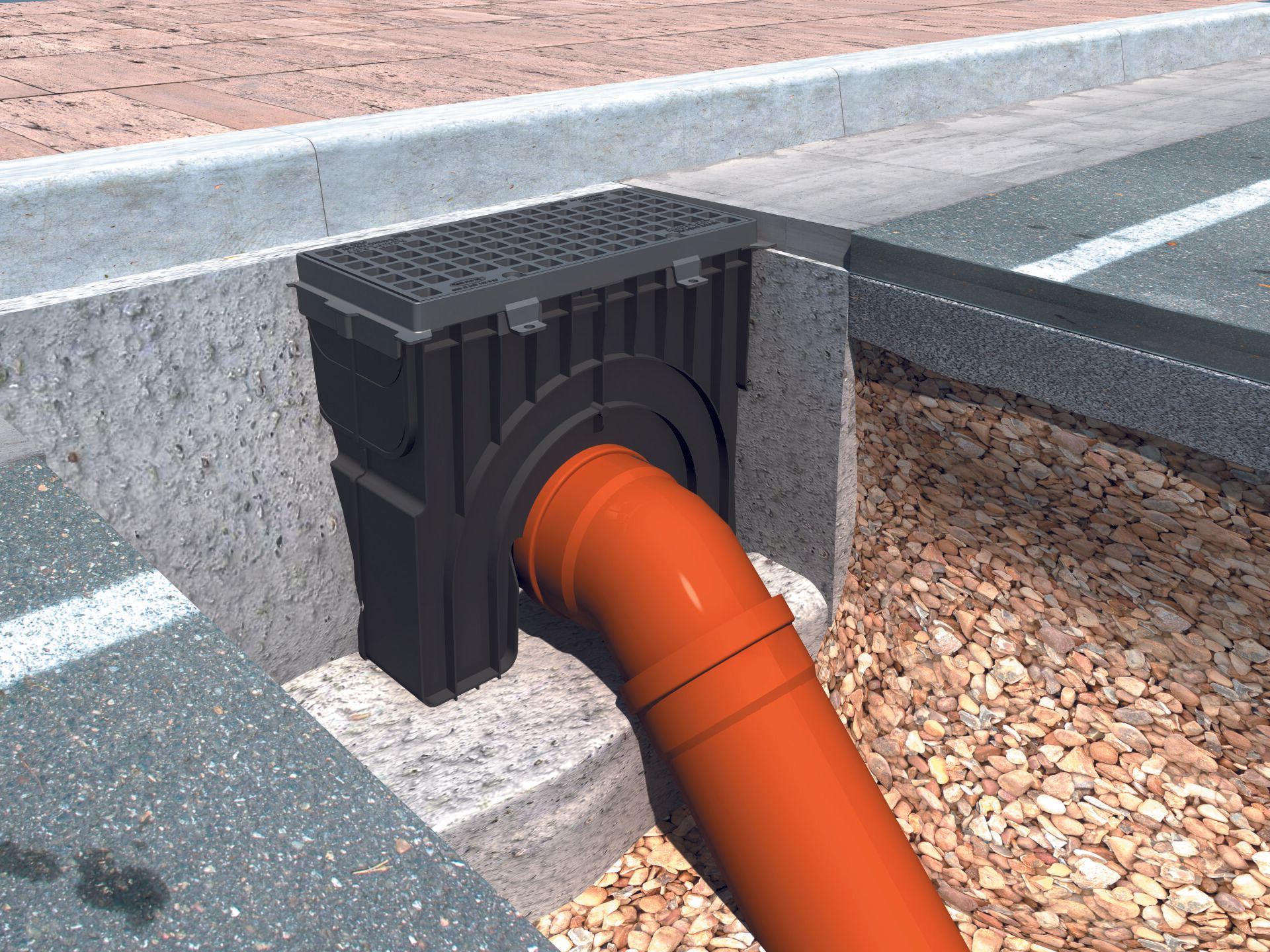

40,788.6 kgf soporta cada rejilla.
Las rejillas disponibles para este tráfico son de los siguientes materiales rejilla de hierro dúctil.

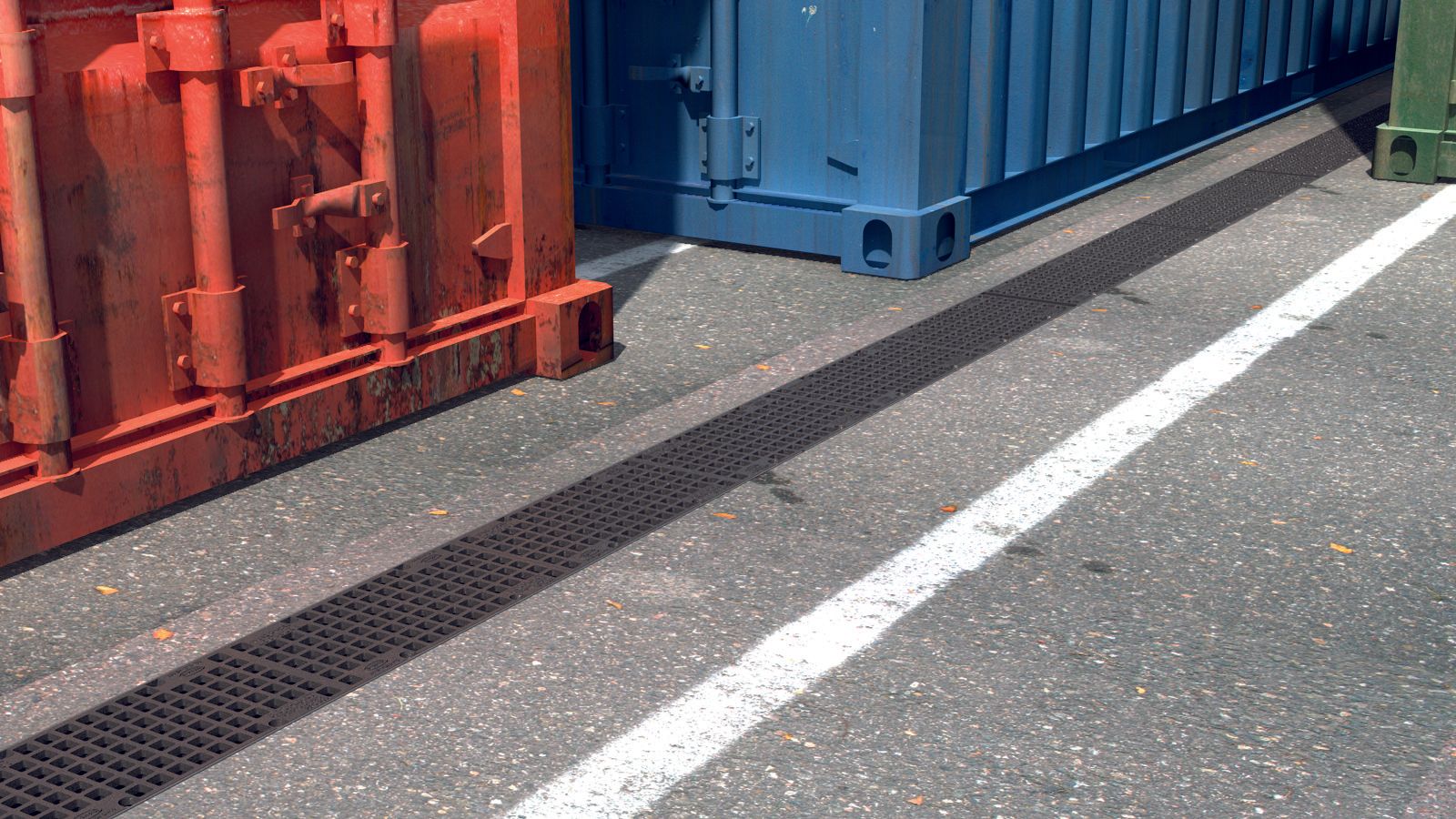

Capacidad de carga E 600 / F 900
E 600 kN Carga puntuales 61,182.9 kgf soporta cada rejilla. / F 900 kN Carga puntuales 91,774.4 kgf soporta cada rejilla. • Zonas portuarias y aeroportuarias, zonas industriales con tráfico de montacargas y grúas. Las rejillas disponibles para este tráfico son de los siguientes materiales rejilla de hierro dúctil.
